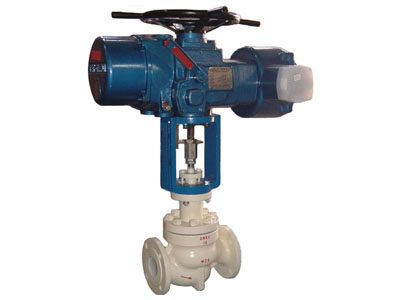

DHCN电动低噪音笼式调节阀
介绍：
■ 概述
DHCN电动低噪音笼式调节阀 可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道有呈Ｓ流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小、流量大，噪音低，防气蚀，抗空化。
调节阀的泄漏量符合ANSI Bl6.104标准。
产品符合GB/T4213-92、JB/T7387-94 。
产品符合GB/T4213-92、JB/T7387-94 。
■ 阀体
型 式：直通单座铸造球型阀
公称通径：40、50、80、100、150、200、250、300、350mm
公称压力：ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰密封面型式 FF、RF、RJ、LG、MFM
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20594-97、HG20618-97等
焊接连接：嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材 料：见表2 阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量
上 阀 盖：常温型P -17~+230℃；
伸长I型EI +230~+566℃；
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：带组合密封圈或活塞环的压力平衡式阀芯
流量特性：线性特性(LV)，参考图1
材 料：见表2 阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量
活塞环材料：见表2 阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量
■ 执行机构
型 式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构
■ 阀作用型式
电关式或电开式
