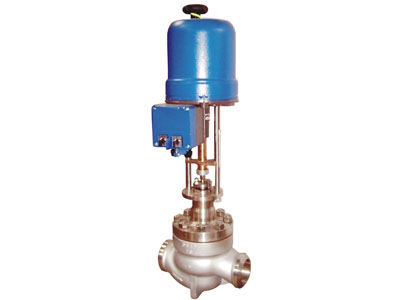

DHPC电动高压笼式调节阀
介绍：
■ 概述
DHPC电动高压笼式调节阀，是一种压力平衡式的调节阀，阀结构紧凑，流体通道呈Ｓ流线型，压降损失小、流量大, 可调范围广。
调节阀的泄漏量, 符合ANSIBl6.104标准。
产品符合GB/T4213-92、JB/T7387-94 。
产品符合GB/T4213-92、JB/T7387-94 。
■ 阀体
型 式：直通单座铸造球型阀
公称通径：40、50、80、100、150、200、250、300mm
公称压力：ANSI 900、1500、2500 JIS 63K 注：DN250~300无ANSI 2500
连接型式：法兰密封面型式 RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981
焊接连接：嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
材 料：见表2 (阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量)
上 阀 盖：常温型P -5~+230℃；
伸长I型EI +230~+566℃；
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：带组合密封圈或活塞环的压力平衡式阀芯
流量特性：等百分比特性(%V)和线性特性(LV)，参考图1
材 料：见表2 (阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量)
活塞环材料：见表2
■ 执行机构
型 式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构
■ 阀作用型式
电关式或电开式
