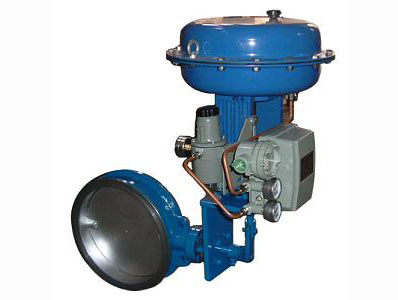

ZMAW、ZSCW气动低负载调节蝶阀
介绍：
■ 概述
ZSCW气动低负载调节蝶阀，由气动活塞式执行机构和低负载蝶阀组成。
阀体采用钢板焊接而成，按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构，因此泄漏量大，后座型是在开放型结构的基础上增加了阀座，因而其泄漏量较开放型有较大改善。
主要适用于对低压介质的流量、压力控制。具有结构简单、操作方便、重量轻等特点。
■ 阀体
型 式：扁平式铸造阀体
公称通径：100～1400mm
公称压力：PN0.6MPa
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢、铸不锈钢
上 阀盖：标准型：与阀体成一整体（DN600以下）；外部承接型（DN600以上）
压盖型式：螺栓压紧式
填 料：石墨填料
使用温度：铸钢阀体：-20～+425℃；铸不锈钢阀体：-45～+500℃
■ 阀内组件
阀芯型式：中心旋转型（开放型、后座型）
蝶板材料：铸钢、不锈钢
流量特性：近似等百分比
额定行程：全开60°或90°
■ 执行机构
型 式：DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力：400～700KPa
气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞、
环境温度：-30～+70℃
■ 阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
■ 附件
定位器（HEP型、YT1000型）、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
