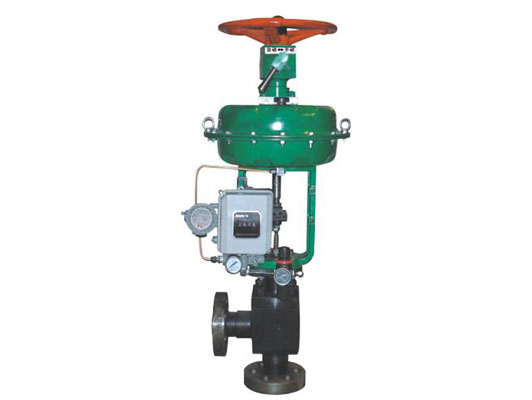

ZMAS-220、320气动薄膜角型高压调节阀
介绍：
■ 概述
ZMA/BS-220、230气动薄膜角型高压调节阀，由气动薄膜多弹簧执行机构和角型高压阀组成。
采用透境式阀座结构，阀座易于更换，密封性能好。DN≤25的阀座、阀芯头部采用6YC1硬质合金，DN≥32的阀芯采用堆焊钨钴合金，具有耐气蚀，抗冲涮等优点，大大提高使用寿命。
广泛应用于各种化工、炼油等行业，尤其适用于合成氨、尿素工业上高压和高压差介质调节。
■ 阀体
型 式：角型单座铸造阀
公称通径：6、10、15、25、32、40、50、65、80、100mm
公称压力：PN22、32MPa
法兰标准：H12-67
材 料：锻钢、铸不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等
上 阀 盖：普通型：-40～+230℃、散热型：+230～+450℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）、6YC1、不锈钢堆焊司太莱合金等
■ 执行机构
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
■ 阀作用型式
分气关式(B)或气开式(K)阀
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
