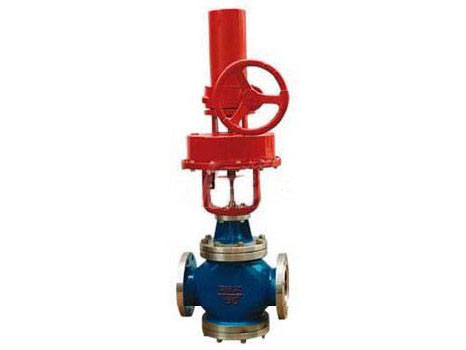

ZSPQ气动活塞式快速切断阀
介绍：
■ 概述
ZSPQ型气动快速切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座型式，DN20阀芯为单导向，DN25~200阀芯为双导向，具有结构简单，操作方便，使用可靠，快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体（氧气）介质，要求快速严密关闭，快速放空的自动控制系统中。
■ 阀体
型 式：直通式单座铸造球型阀
公称通径：20~200mm
公称压力：PN1.6、4.0、6.4MPa
连接型式：法兰连接凹式(常温、中温、高温)；榫槽式(低温)；法兰标准JB/T79.2-94、JB/T79.3-94
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：常温型：-60~150℃ 中温型：-60~450℃
高 温 型：-60~550℃ 低温型：-60~250℃
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：快开
材 料：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
■ 执行机构
型 式：ZSD活塞式执行机构
活塞直径：150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面积：175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
进气孔螺纹：M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大输出力：7200N(ZSD-2)、128700N(ZSD-3)、29300N(ZSD-5)、52000N(ZSD-7)
操作压力：500KPa
■ 阀作用型式
气 — 关式或气 — 开式
■ 附件
电磁阀、空气过滤减压器、保位阀、行程开关等
