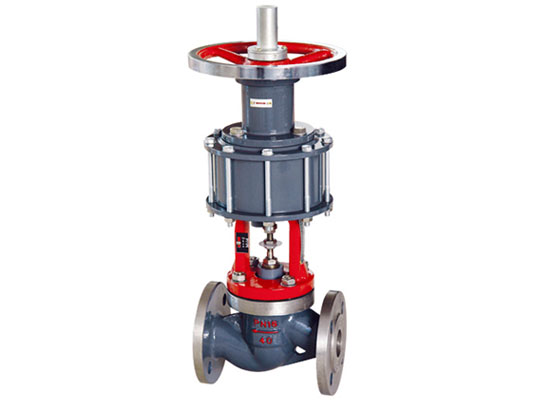

ZSQP气动活塞式切断阀
介绍：
■ 概述
ZMQP气动薄膜式切断阀，由气动薄膜多弹簧执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。
广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
■ 阀 体
型 式：直通铸造球型阀、三通铸造球型阀
公称通径：15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰连接：JB/T79.1-94、79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通）
流量特性：快开
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
■ 执行机构
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
■ 阀作用型式
分气关式(B)或气开式(K)阀
■ 附件
电磁阀、空气过滤减压器、保位阀、行程开关等
