■ 概述

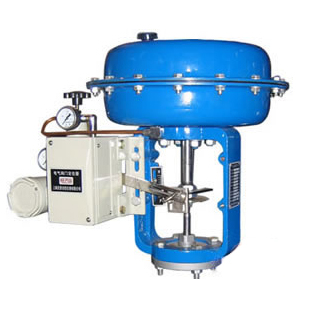

HA多弹簧薄膜执行机构是CV3000调节阀的驱动机构，具有体积小、重量轻、操作维修方便的特点。
HA多弹簧式薄膜执行机构，是把气动调节仪表的输出压力转变成推杆位移的变化。因此，只要它与调节阀的阀体部分相连接，就可把阀芯移到与输入信号相对应的位置。该执行机构是多弹簧式薄膜执行机构，结构紧凑，输出力大。
■ 作用型式
正作用：HA1D、HA2D、HA3D、HA4D
反作用：HA1R、HA2R、HA3R、HA4R
注： 1、正作用执行机构：薄膜气室供气压力增加，执行机构推杆向外伸出。
　　 2、反作用执行机构：薄膜气室供气压力增加，执行机构推杆向里缩进。
■ 零件材料
膜    盖：碳钢
膜    片：乙丙橡胶夹尼龙
推    杆：不锈钢
支    架：HT200
弹簧范围：0.02~0.10、0.08~0.24MPa
供气压力：0.14~0.40 MPa
气源接头：Rc1/4
环境温度：-30～+70℃
■ 附件
定位器、空气过滤减压器、保位阀、行程开关、手轮机构等

基本误差：带定位器—小于全行程的±5%

■ 外形尺寸和重量

■ 侧装手轮机构

■ 顶装手轮机构
