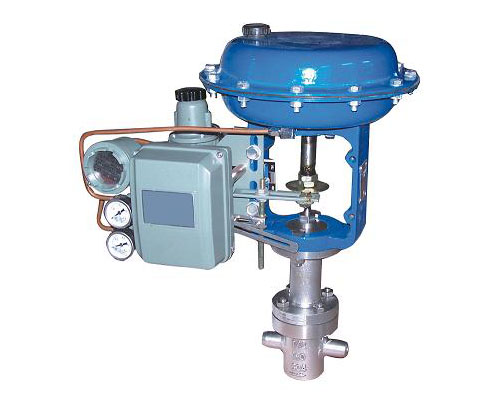

ZMAY气动薄膜小流量调节阀
介绍：
■ 概述
ZMA/BY气动薄膜小流量调节阀，由气动薄膜多弹簧执行机构和小流量阀组成。
适用于较小流量的调节，它具有结构紧凑，体积小，重量轻，安装维护方便的特点。
■ 阀体
■ 阀体
型 式：直通锻造阀
公称通径：G1/2"、G3/4"
公称压力：PN1.6、4.0、6.4MPa
材 料：锻不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
上 阀 盖：普通型：-40～+230℃、散热型：+230～+450℃
压差型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）钛和耐腐蚀合金等
■ 执行机构
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
■ 阀作用型式
分气关式(B)或气开式(K)阀
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
