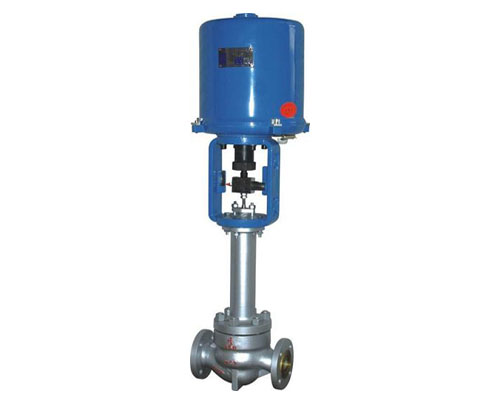

DHLSW电动波纹管密封小口径单座
介绍：
■ 概述
DHLSW电动波纹管密封小口径单座调节阀，结构紧凑，有呈S流线型的通道，其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准，其上阀盖采用波纹管密封结构, 适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。
调节阀的泄漏量符合ANSI B16.104标准。
产品符合GB/T4213-92、JB/T7387-94 。
产品符合GB/T4213-92、JB/T7387-94 。
■ 阀体
型 式：直通单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰密封面型式 FF、RF、RJ、LG、MFM
法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接：嵌接焊SW
材 料：铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛、哈氏合金等耐腐蚀合金
上 阀 盖：波纹管密封(W)-45~+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属密封--等百分比特性(%CF)和线性特性(LCF)、Cv值从0.04~14的高精度流量特性符合IEC534-2-1976标准
流量特性：软 密 封--等百分比特性(%TF)和线性特性(LTF)
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等
波纹管材料：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L
■ 执行机构
型 式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构
■ 阀作用型式
电关式或电开式
