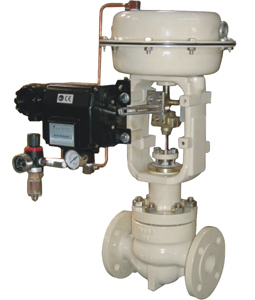

HCP平衡笼式单座调节阀
介绍：
■ 概述
HCP平衡笼式单座调节阀是CV3000系列产品之一。
HCP平衡笼式单座调节阀是一种改进型压力平衡式调节阀，该阀在阀塞或套筒上使用了高性能的密封环，有效地提高了泄漏等级。阀结构紧凑, 有呈S流线型
的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀动态稳定好，噪音底，空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92标准
■ 阀体
型 式：直通单座铸造球型阀
公称通径：32、40、50、65、80、100、125、150、200、250、300、350mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰密封面型式 FF、RF、RJ、LG、MFM
法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接：嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材 料：见表2
上 阀 盖：常温型(P)-5~+230℃；伸长I型(EI)+230~+566℃；伸长I型(EI)-196~-45℃（注：工作温度不准超过各种材料的允许范围）
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：带组合密封圈或活塞环的压力平衡式阀芯
流量特性：高容量流量特性，参考图1
金属密封--等百分比特性(%V)和线性特性(LV)
高精度流量特性，参考图2
金属密封--等百分比特性(%VF)和线性特性(LVF)
材 料：见表1
■ 执行机构
型 式：HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：80~240KPa
供气压力：140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口：RC1/4"(HA、VA型)、RC3/8"(VP型)
环境温度：-30~+70℃
■ 阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
