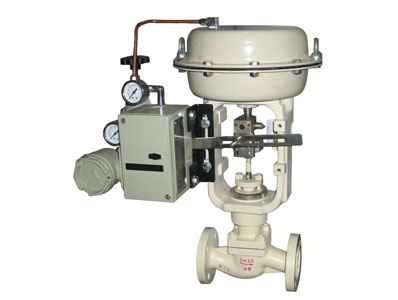

HLC小口径笼式单座调节阀
介绍：
■ 概述
HLC小口径笼式单座调节阀是CV3000系列产品之一。
HLC小口径笼式单座调节阀适用于液体压差超过3MPa的中压场合，是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92标准。
■ 阀体
型 式：直通单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密 封 面：FF、RF、RJ、LG、MFM
法兰标准：JIS、JB、ANSI、HG等
焊接连接：嵌接焊SW
材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上 阀 盖：常温型P -17~+230℃；伸长I型EI -45~+566℃；伸长I型EI -45~-196℃ （注：工作温度不准超过各种材料的允许范围）
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性(%CC)和线性特性(LCC)，参考图1
套筒型式：分离式套筒
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和其它耐腐蚀合金等
■ 执行机构
型 式：HA多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20~100、80~240KPa
供气压力：140~400KPa
气源接口：RC1/4"
环境温度：-30~+70℃
■ 阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
