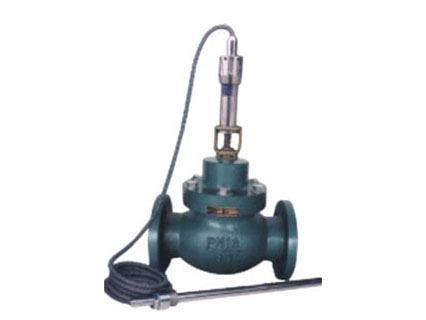

ZZWP、ZWT自力式温度调节阀
介绍：
■ 概述
ZWT 自力式温度调节阀，由控制阀门和温控器组成。按用途分为加热型和冷却型。
适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。
主要特点：
1、 无需外界能源，有效节约能源
2、 控制精度高，工作稳定，安全可靠
3、 感温液体膨胀均匀，比例式调节控制
4、 温度设定操作简单，调节方便
5、 体积小、重量轻，安装方便
■ 技术参数和性能
公称通经：20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力：PN1.6、2.5MPa
法兰标准：JB/T79.1-94、79.2-94等
阀体材料：铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
温包材料：铜镀镍等
设定值偏差：±2℃
温控范围：30～100℃；
■ 工作原理
■ 工作原理
ZWT 自立式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度调节阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。
下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度始终保持在设定温度值的允许范围内。
