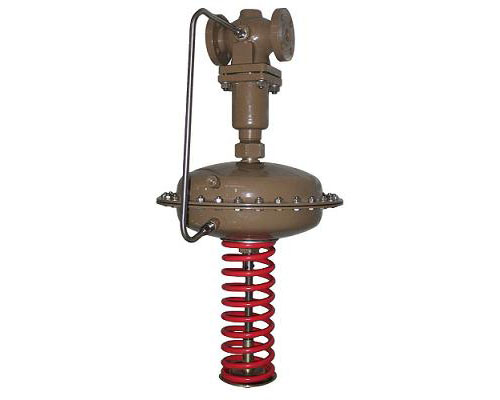

V230D04 自力式压差调节阀(压差上升阀开)
介绍：
■ 概述
V230D04/V231D04 自力式压差调节阀（压差上升阀开），由控制阀门、执行器和一个设定压力的弹簧组成。
适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀开启。
产品特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过组合件，可以进行多项组合控制
■ 阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
压力平衡：不锈钢波纹管（DN15～125）、 平衡膜片（DN150～250）
■ 执行器
■ 执行器
有效面积(cm2) | 80 | 250 | 630 |
压力设定范围(MPa) | 0.1～0.5 | 0.015～0.12 | 0.005～0.035 |
0.05～0.25 | 0.01～0.06 | ||
保证压力阀正常工作的最小压差△Pmin(MPa) | ≥0.04 | ≥0.01 | ≥0.005 |
允许上下膜室之间最大压差(MPa) | 1.25 | 0.4 | 0.15 |
材 料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | ||
控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4〞 | ||
