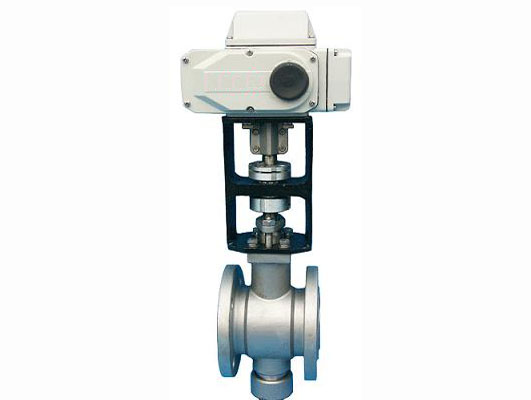

ZDRZ电动偏心旋转阀(凸轮挠曲调节阀)
介绍：
■ 概述
ZDRZ电动偏心旋转阀（凸轮挠曲调节阀）由电子式或电动执行机构和偏心旋转阀组成，是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。
阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，具有良好的稳定性。其次，还有流量大，可调范围广等特点。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
■ 阀体
型 式：偏心旋转阀
公称通径：25、40、50、65、80、100、125、150、200、250、300mm
公称压力：PN1.6、4.0、6.4MPa （注：PN6.4MPa仅用于DN25～150的阀）
连接型式：法兰式（法兰标准：JB/T79.1-94、79.2-94等）
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：与阀体成一整体 -45～+400℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■ 阀内组件
阀芯型式：偏心旋转阀芯（带导流翼）
材 料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
额定行程：全开60°
■ 执行机构
型 式：3810R、PSQ、CH、HQ 电子式电动执行机构
输入信号：4-20mA或1-5V
电源电压：220V/50Hz
环境温度：-25～+70℃
■ 阀作用型式
电关式(B)、电开式(K)
