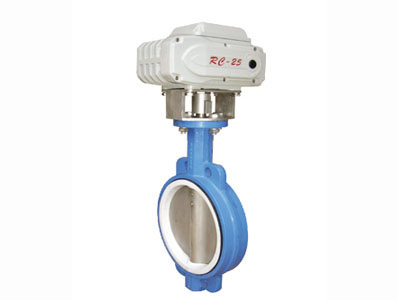

D971X电动软密封蝶阀
t; border-right-style: solid; width: 33pt; border-bottom-width: 0.5pt; border-bottom-style: solid; background-color: white;">n-Фd50 43 63 438 125 125 110 4-14 125 4-18 125 4-18 65 46 70 453 125 125 130 4-14 145 4-18 145 4-18 80 46 83 478 125 125 150 4-18 160 8-18 160 8-18 100 52 105 519 125 125 170 4-18 180 8-18 180 8-18 125 56 115 713 325 245 200 8-18 210 8-18 210 8-18 150 56 137 749 325 245 225 8-18 240 8-22 240 8-22 200 60 164 843 325 245 280 8-18 295 8-22 295 8-22 250 68 206 947 363 313 335 12-18 350 12-22 355 12-26 300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26 350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26 400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30 450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30 500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33 600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36 700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36 800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39 900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39 1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42 1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
,
,
介绍：
■ 概述
D971X 电动软密封蝶阀，由电动执行机构和软密封中线蝶阀组成。广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等工艺管道上，起调节流量和截流介质的作用。
■ 特点
■ 特点
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。
■ 执行标准
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。
■ 执行标准
制造标准 | GB/T 122387-89 | |||
法兰标准 | GB9113-2000、GB17241.6-1998 | |||
结构长度标准 | GB12221-89 | |||
检验标准 | GB/T 13927-92 | |||
■ 主要技术参数
公称通径 | DN（mm） | 50～2000 | ||
公称压力 | PN（MPa） | 0.6 | 1 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
■ 主要零部件材料
零件名称 | 材料 | |||
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 | |||
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 | |||
密封圈 | 各种橡胶、聚四氟 | |||
阀杆 | 2Cr13、不锈钢 | |||
填料 | O型圈、柔性石墨O | |||
■ 密封材料适用温度
材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
适用温度℃ | 0~+80 | -20~+82 | -40~+125 | -30~+150 | -70~+150 | -23~+150 | -20~+85 | -30~+93 |
■ 执行机构
型 式：3810R、PSQ、CH、HQ 电子式电动执行机构
输入信号：4-20mA或1-5V·DC
电源电压：220V/50Hz
环境温度：-25～+70℃
■ 阀作用型式
电关式(B)、电开式(K)
■ 外形尺寸
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-Фd | DO | n-Фd | DO | 上一条：ZDRW电动三偏心蝶阀
