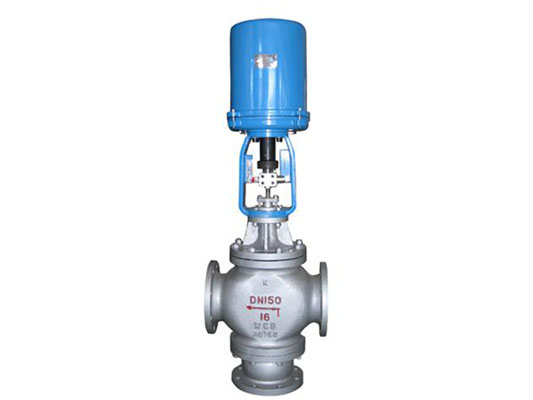

ZDLX、Q电子式电动三通调节阀
介绍：
■ 概述
ZDLQ、X 电子式电动三通调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和三通阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
■ 阀体
型 式：直通铸造球型阀
公称通径：合流阀：25～300mm、分流阀：80～300mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94～79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
■ 阀内组件
阀芯型式：薄壁圆筒型阀芯
流量特性：抛物线特性和线性特性
材 料：不锈钢（1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
■ 执行机构
型 式：电子式电动执行机构（如PSL、3810等）
电 源：220V或380V
输入信号：4-20mA或1-5V·DC
输出信号：4-20mA·DC
■ 阀作用型式
分电关式(B)或电开式(K)阀
