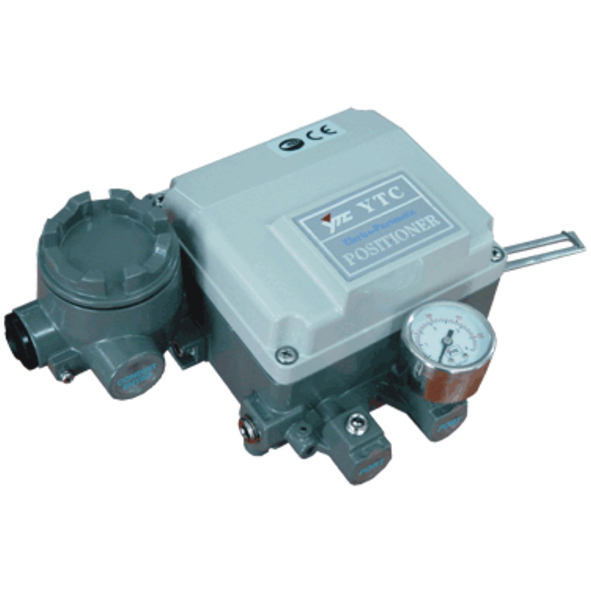

YT1000电-气阀门定位器
介绍：
■ 概述
YT-1000系列电气阀门定位器，分为YT-1000L直行程和YT-1000R角行程两种形式。
是一种从控制器或控制系统中受4～20mA直流电信号，并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。
同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型（弹簧复位型）和双作用型气动执行机构。
由于本定位器具有防爆结构，故能使用于爆炸危险场所。
■ 特点
1、具有高防振性（在5-200Hz范围内无共振现象）。
2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。
3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。
4、通过防爆等级（Exia II BT6，Exdm II BT6）认证。通过IP66等级认证。
5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。
6、调试方便简单，正向和反向，单作用和双作用之间可方便转换，不用更换零件就能实现1/2范围内的分程。
7、结构紧凑，精密可靠 本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等，具备了良好的防腐性能。
8、本定位器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。
9、导气管的连接设计为多也形式，便于导气管任意方向连接。
10、对于小型执行机构通过使用排气孔易于排除振动的影响。
综合以上等技术性能特点，故CY-1000系列定位器可满足不同的类型单.双作用，正.反作用的各类气动执行器要求。具有国际水平的较为先进可靠可行的技术性能和特色。
■ 主要技术参数
■ 特点
1、具有高防振性（在5-200Hz范围内无共振现象）。
2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。
3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。
4、通过防爆等级（Exia II BT6，Exdm II BT6）认证。通过IP66等级认证。
5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。
6、调试方便简单，正向和反向，单作用和双作用之间可方便转换，不用更换零件就能实现1/2范围内的分程。
7、结构紧凑，精密可靠 本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等，具备了良好的防腐性能。
8、本定位器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。
9、导气管的连接设计为多也形式，便于导气管任意方向连接。
10、对于小型执行机构通过使用排气孔易于排除振动的影响。
综合以上等技术性能特点，故CY-1000系列定位器可满足不同的类型单.双作用，正.反作用的各类气动执行器要求。具有国际水平的较为先进可靠可行的技术性能和特色。
■ 主要技术参数
型号 | YT1000L（直行程） | YT1000R（角行程） | ||
单作用 | 双作用 | 单作用 | 双作用 | |
输入信号 | 4-20mA DC below 24V | |||
电阻 | 250±15Ω | |||
供气压力 | 1.4-7（20-100psig） | |||
行程 | 10-150mm | 0-900 | ||
导管接口 | PT(NPT)1/4 | |||
压力表接口 | PT(NPT)1/8 | |||
电源接口 | PF1/2（G1/2） | |||
防爆等级 | Exia IIBT6,Exdm IIBT6 | |||
防护等级 | IP66 | |||
环境温度 | -20℃～70℃(标准) | |||
线性度 | ±1% | ±2% | ||
滞后度 | 1% | |||
灵敏度 | ±0.2% | ±0.5% | ||
重复性 | ±0.5% | |||
空气消耗量 | 3LPM(Sup.=1.4kgf/cm2，20psi) | |||
流量 | 80LPM(Sup.=1.4kgf/cm2，20psi) | |||
材料 | 压铸铝 | |||
重量 | 2.7kg(6.0Ib) | 2.8kg(6.2Ib) | ||
